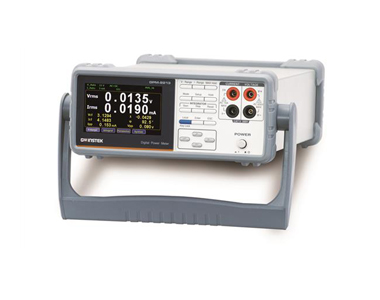

GPM-8213

产品特点:

  • 4” TFT LCD显示幕

  • 两种数值显示模式

  • 标准画面: 显示2个主测项+6个次测项

  • 简易画面: 显示4个主测项的测试值

  • 符合IEC 62301功率量测时之需求

  • 电压/电流测试频宽可达DC~6kHz

  • 瓦特分辨率最高可达1uW

  • 最小电流档位5mA, 解析度可达0.1uA

  • 电流/电压可测至CF为3的畸形波, 半量程CF可达6

  • Wh功率时间/Ah电流时间积分功能

  • 具总谐波失真量测

  • 具前面板测试端子

  • 标准介面: RS-232C, USB device, LAN

  • 选购介面: GPIB (须于出厂前安装)

  • 选购配件: GPM-001

GPM-8213
描 述 规 格 配 件 订购信息

     固纬电子– GPM-8213,专为单相(1P/2W)交流电源功率量测设计的数字功率计。该产品采用4” TFT LCD显示幕、5位数量测显示、提供19种功率量测上相关参数、积分量测功能,并具有高精准的电压/电流/功率量测能力、前/后面板输入端子、多样的通讯接口…等,来协助使用者达成清晰、便捷、准确的功率量测。

      GPM-8213提供多达19种功率量测上的相关参数,包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因数(PF)、相位角(DEG)外,还可以测量总谐波失真率(THDV/ THDI),以及高精准的电压/电流/功率量测能力(±0.1%读值±0.1%档位);并且妥善的利用了TFT LCD显示幕的优势,除可使用简单模式呈现与传统功率计相同的四个量测参数外,甚至还具有最多可显示8种量测参数(2个主要量测+6个监控量测)的模式,不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和品质验证上多样性的量测应用需求。

      针于待测产品需符合IEC 62301/EN 50564待机功率消耗量测时的设备需求,GPM-8213也提供绝佳的量测支援,包括测试频宽可达DC~6kHz、可支援最小电流档位至5mA(解析度可达0.1uA)、可满足1uW的功率量测解析度、波峰因素可达3 (半量程可达6),同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率量测时的大电压/大电流量测应用,也提供PT / CT rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合量测需求。

      另外,在资料撷取和储存方面,除了可以透过标准配备的RS-232C/ USB介面(虚拟COM)/ LAN来编写程式读取外,同时还提供可选购的GPIB介面(需于出厂前加装),以符合多数使用自动量测系统者的习惯。


规格
测量特点
输入
项目 档位
输入电压 600 Vrms
输入电流 20 Arms
输入阻抗(50/60 Hz) 电压 2.4MΩ
  电流 5mA - 200mA:500mΩ
  电流 0.5A - 20A:5mΩ
最大显示电压 700 Vrms
最大显示电流 25 Arms
最大允许绝缘电压 300 V
低频滤波器 截止频率 500 Hz
参数
同步频率 45Hz ~ 6kHz
平均次数 1, 2, 4, 8, 16, 32, 64
显示项目(标准模式) 8个项目(同时)
显示项目(简易模式) 4个项目(同时)
显示位数 5
电压转换器 (PT ratio) 1 ~ 9999.999
电流转换器 (CT ratio) 1 ~ 9999.999
量测项目 电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真
量测显示符号 Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI
 电压量测
量测档位 CF=3 15V, 30V, 60V, 150V, 300V, 600V
  CF=6 7.5V, 15V, 30V, 75V, 150V, 300V
波形因素 3, 6
准确度 有效范围 档位的1 % ~ 105 %
  DC ±(0.2 % 读值 + 0.2 % 档位)
  45 Hz ≤f ≤ 66 Hz ±(0.1 % 读值 + 0.1 % 档位)
  66 Hz < f ≤ 1kHz ±(0.1 % 读值 + 0.2 % 档位)
  1 kHz < f ≤ 6kHz ± 3 % 档位
  滤波器开启 增加误差 0.3 %读值@ 45Hz to 66Hz
温度影响 5-18˚C / 28-40˚C 增加 ±0.03%读值 /˚C
残留噪声 0.5 % 档位
电流量测
量测档位 CF=3 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
  CF=6 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
波形因素 3, 6
准确度 有效范围 档位的1 % ~ 105 %
  DC ±(0.2 % 读值 + 0.2 % 档位)
  45 Hz ≤f ≤ 66 Hz ±(0.1 % 读值 + 0.1 % 档位)
  66 Hz < f ≤ 1kHz ±(0.1 % 读值 + 0.2 % 档位)
  1 kHz < f ≤ 6kHz ± 3 % 档位
  滤波器开启 增加误差0.3 % 读值@ 45Hz to 66Hz
温度影响 5-18˚C / 28-40˚C 增加 ±0.03% 读值 /˚C
残留噪声 0.5 % 档位
功率量测
准确度 有效范围 档位的1 % ~ 110 %
  DC ±(0.2 % 读值 + 0.2 % 档位)
  45 Hz ≤f ≤ 66 Hz ±(0.1 % 读值 + 0.1 % 档位)
  66 Hz < f ≤ 1kHz ±(0.1 % 读值 + 0.3 % 档位)
  1 kHz < f ≤ 6kHz ± 3 % 档位
  滤波器开起 增加误差 0.3 % 读值@ 45Hz to 66Hz
温度影响 5-18˚C / 28-40˚C 增加 ±0.03% 读值 /˚C
频率测量
量测范围 滤波器开启 30.000Hz to 499.99Hz
  滤波器关闭 30.000Hz to 9.9999kHz
量测项目 电压、电流
有效输入范围 输入电压文件位的10% ~ 105%
准确度 ±(0.06 % 读值)
积分测量
积分器 准确度 ±(电压或电流准确度 + 0.1 % 读值)
定时器 范围 0 时 0 分 ~ 9999 时 59 分
  准确度 ±0.01% ±1秒
一般信息
储存状态 温度−40°C ~ 70°C;湿度 < 90%RH(无冷凝)
使用电源 AC 100-240V, 50–60Hz ; 消耗功率25VA(最大)
尺寸及重量 270(宽) x 110(高) x 350(深) mm, 约2.9公斤

点击下载

标准附件
安全指南 x 1
电源线 x 1
测试线 GTL-209 x 1
光盘 x 1 (含完整使用手册及USB驱动)

选购配备
选购01   GPIB卡
注: 选购配备GBIP须于出货前工厂内安装

选购附件
GPM-001  测试治具盒 (含连接线)
GTL-232   RS-232C线, 9-pin Female to 9-pin, null modem for computer, 约2000mm
GTL-246   USB线, A-B type, 约1200mm
GTL-248   GPIB线, 约2000mm
GTL-251   GPIB-USB-HS+ (high speed)

GPM-8213 with GPIB 数字功率计(含RS-232C / USB device / LAN 以及选购接口GPIB)

GPM-8213 数字功率计(含RS-232C / USB device / LAN)
