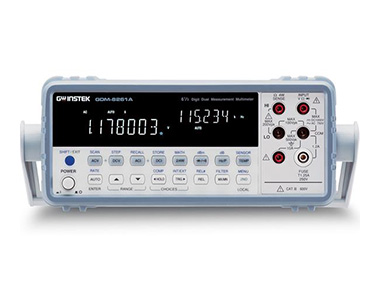

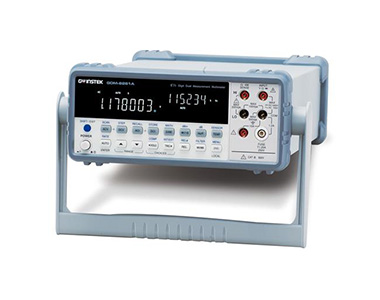

GDM-8261A

产品特点:

  • 6 ½位显示:1,200,000位

  • DCV基本精确度:0.0035%

  • 双显示测量,真空荧光显示屏(VFD)

  • 11种主要测量功能&10种高级测量功能

  • 具AC+DC电压或电流量测功能

  • 高分辨率:DCI 100pA;ACI 1nA

  • 温度测量(RTD & 热电耦)范围:-200℃~+1820℃

  • USB接口传输速率高达2,400次读值/秒

  • 标准接口:USB、RS-232C、Digital I/O

  • 选配接口:GPIB或LAN

  • 选配扫描卡:GDM-SC1(V×16ch,I×2ch)

  • 免费PC软件:DMM Viewer

GDM-8261A
GDM-8261A
GDM-8261A
描 述 规 格 配 件 订购信息

GDM-8261A是一款6 1/2位数字万用表,支持双显示测量,具有11种测量功能和10种运算功能,精度高(35ppm直流电压精度),适合多种应用领域的参数测量。

GDM-8261A采用扫描卡式设计,提供16个V-Ch和2个I-Ch,可以在一个或多个设备上进行多点测量,所有操作仅通过按键完成。拥有多点测量能力,GDM-8261A可以看作一个用于增加生产测试量的半自动ATE系统,或看作一个用于长期监控或特征记录的数据记录器。它的PC软件和DMM-Viewer支持多通道面板设置和扫描卡数据记录。此外,LabVIEW驱动帮助用户在PC屏上创建自己的虚拟仪器,极大的简化了编程。对于ATE系统测量或远程控制应用,GDM-8261A标配USB和RS-232C接口,选配GPIB或LAN接口。

GDM-8261A是一款真正的6 1/2位数字万用表,具有非常高的直流电压精度(35ppm)、双显示测量、11种基本测量和10种高级测量功能。支持外插扫描卡,可以在多个测量点间切换,能够有效进行短期/长期的监控或特征记录。对于系统自身测量或测试需要,GDM-8261A则可使用RS-232C以及凭借高性价比、高速数据获取和操作简单的特性逐渐成为主流的USB接口。

A、 理想的操作平台

GDM-8261A所有的基本测量功能,充分满足了工程师设计、研发和测试电子线路或产品的需要,包括电压、电流、电阻、二极管、短路测试以及频率和温度测量。此外,GDM-8261A还具有10种高级测量功能(dBm、dB、比较功能和其它数学运算),让您无需再担心特殊的测量要求。

B、 双显示测量

与其它“双显示”数字万用表不同,GDM-8261A的第二个显示屏不仅可以显示范围信息,还可以显示测量值。也就是说,输入信号的两个属性能够同时显示在屏幕上:主要测量和次要测量项目,几乎适合所有的测量组合。双显示测量功能避免在同一个测试点进行多次测量,节省了宝贵时间。

C、 高测量分辨率&采样率

模式 分辨率 测量速度

快速 4 1/2位 2,400次/秒

中速 5 1/2位 600次/秒

慢速 6 1/2位 30次/秒

GDM-8261A的分辨率非常高:0.1μV的电压分辨率、100pA的直流电流分辨率、1nA的交流电流分辨率和100μΩ的电阻分辨率,完全可以达到用户对精度的要求。此外,30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的传输速度使GDM-8261足够应对当今市场的测量要求。

D、 2/4线制电阻测量

GDM-8261A提供两种电阻测量方法:2线制测量和4线制测量。2线制测量方式是最常见最简单的连接方法,尤其适用于100Ω~10kΩ电阻。4线制测量方式适合小电阻测量(100Ω以下),测量时会自动补偿测试导线电阻和接触电阻。

E、 通用接口&传输速度

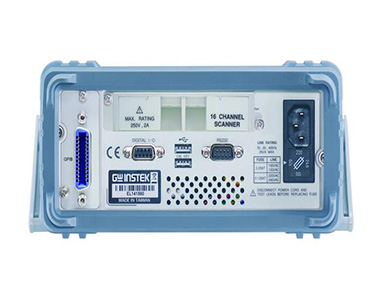

为满足系统的应用需求,GDM-8261A提供了一个通用USB接口和一个标准RS-232C接口。连接USB接口,以ASCII格式传输信息的速度可达2,400次/秒。GPIB或LAN卡为选配附件,也可适用于您既有的系统。

F、 多点测量扫描卡

选配扫描卡采用插件式设计,具有一套完备的多点测量解决方案,简化了多点测量和数据处理过程。用户可以通过这种扫描方式有效测量与GDM-8261A相连的多个通道。

规格
功能
档位(3) 分辨率 输入阻抗...等 24 Hour 23°C± 1°C 90 Day 23°C± 5°C 1 Year 23°C± 5°C 温度系数0°~ 18°C /28°~ 55°C
直流电压
100.0000 mV 0.1μV 10MΩ or >10GΩ 0.0030 + 0.0030 0.0040 + 0.0035 0.0050 + 0.0035 0.0005 + 0.0005
1.000000 V 1μV 10MΩ or >10GΩ 0.0015 + 0.0004 0.0020 + 0.0005 0.0035 + 0.0005 0.0005 + 0.0001
10.00000 V 10μV 11.11MΩ±1% 0.0020 + 0.0006 0.0030 + 0.0007 0.0048 + 0.0007 0.0005 + 0.0001
100.0000 V 0.1mV 10.1MΩ±1% 0.0020 + 0.0006 0.0035 + 0.0006 0.0081 + 0.0006 0.0005 + 0.0001
1000.000 V 1mV 10.1MΩ±1% 0.0025 + 0.0006 0.0044 + 0.0010 0.0090 + 0.0010 0.0005 + 0.0001
电阻(4)
100.0000 Ω 100μΩ 1 mA 0.0030 + 0.0030 0.008 + 0.004 0.010 + 0.004 0.0008 + 0.0005
1.000000 kΩ 1mΩ 1 mA 0.0020 + 0.0005 0.008 + 0.001 0.010 + 0.001 0.0008 + 0.0001
10.00000 kΩ 10mΩ 100μA 0.0020 + 0.0005 0.008 + 0.001 0.010 + 0.001 0.0008 + 0.0001
100.0000 kΩ 100mΩ 10μA 0.0020 + 0.0005 0.008 + 0.001 0.010 + 0.001 0.0008 + 0.0001
1.000000 MΩ 1μΩ 3.5μA 0.0020 + 0.0010 0.008 + 0.001 0.010 + 0.001 0.0010 + 0.0002
10.00000 MΩ 10Ω 350nA 0.0150 + 0.0010 0.020 + 0.001 0.040 + 0.001 0.0030 + 0.0004
100.0000 MΩ 100Ω 350 nA//10 MΩ 0.3000 + 0.0100 0.800 + 0.010 0.800 + 0.010 0.1500 + 0.0002
直流电流
100.0000 μA 100pA < 0.015 V 0.010 + 0.020 0.04 + 0.025 0.05 + 0.025 0.002 + 0.0030
1.000000 mA 1nA < 0.15 V 0.007 + 0.005 0.03 + 0.005 0.05 + 0.005 0.002 + 0.0005
10.00000 mA 10nA < 0.07 V 0.005 + 0.010 0.03 + 0.020 0.05 + 0.020 0.002 + 0.0020
100.0000 m A 0.1μA < 0.7 V 0.010 + 0.004 0.03 + 0.005 0.05 + 0.005 0.002 + 0.0005
1.000000 A 1μA < 0.8 V 0.050 + 0.006 0.08 + 0.010 0.10 + 0.010 0.005 + 0.0010
10.00000 A 10μA < 0.5 V 0.100 + 0.008 0.12 + 0.008 0.15 + 0.008 0.005 + 0.0008
短路蜂鸣
1000.000 Ω 0.001Ω 1 mA 0.002 + 0.030 0.008 + 0.030 0.010 + 0.030 0.001 + 0.002
二极管
1.000000 V 1μV 1 mA 0.002 + 0.010 0.008 + 0.020 0.010 + 0.020 0.001 + 0.002
规格
功能
档位(3) 分辨率 频率 24 Hour 23°C± 1°C 90 Day 23°C± 5°C 1 Year 23°C± 5°C 温度系数0°~ 18°C /28°~ 55°C
交流电压True RMS 6
100.0000 mV 0.1μV 3Hz - 5Hz 1.00 + 0.03 1.00 + 0.04 1.00 + 0.04 0.100 + 0.004
100.0000 mV 0.1μV 5Hz - 10Hz 0.35 + 0.03 0.35 + 0.04 0.35 + 0.04 0.035 + 0.004
100.0000 mV 0.1μV 10Hz - 20kHz 0.04 + 0.03 0.05 + 0.04 0.06 + 0.04 0.005 + 0.004
100.0000 mV 0.1μV 20kHz - 50kHz 0.10 + 0.05 0.11 + 0.05 0.12 + 0.05 0.011 + 0.005
100.0000 mV 0.1μV 50kHz - 100kHz 0.55 + 0.08 0.60 + 0.08 0.60 + 0.08 0.060 + 0.008
100.0000 mV 0.1μV 100kHz -300kHz 4.00 + 0.50 4.00 + 0.50 4.00 + 0.50 0.200 + 0.020
1.000000 V to 750.000 V(5) 1μV ~ 1mV 3Hz - 5Hz 1.00 + 0.02 1.00 + 0.03 1.00 + 0.03 0.100 + 0.003
1.000000 V to 750.000 V(5) 1μV ~ 1mV 5Hz - 10Hz 0.35 + 0.02 0.35 + 0.03 0.35 + 0.03 0.035 + 0.003
1.000000 V to 750.000 V(5) 1μV ~ 1mV 10Hz - 20kHz 0.04 + 0.02 0.05 + 0.03 0.06 + 0.03 0.005 + 0.003
1.000000 V to 750.000 V(5) 1μV ~ 1mV 20kHz - 50kHz 0.10 + 0.04 0.11 + 0.05 0.12 + 0.05 0.011 + 0.005
1.000000 V to 750.000 V(5) 1μV ~ 1mV 50kHz - 100kHz 0.55 + 0.08 0.60 + 0.08 0.60 + 0.08 0.060 + 0.008
1.000000 V to 750.000 V(5) 1μV ~ 1mV 100kHz -300kHz 4.00 + 0.50 4.00 + 0.50 4.00 + 0.50 0.200 + 0.020
交流电流True RMS 6
1.000000 mA 1nA 3Hz – 5Hz 1.00 + 0.04 1.00 + 0.04 1.00 + 0.04 0.100 + 0.006
1.000000 mA 1nA 5Hz – 10Hz 0.30 + 0.04 0.30 + 0.04 0.30 + 0.04 0.035 + 0.006
1.000000 mA 1nA 10Hz – 5kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
1.000000 mA 1nA 5kHz – 10kHz 0.20 + 0.25 0.20 + 0.25 0.20 + 0.25 0.030 + 0.006
10.00000 mA 10nA 3Hz – 5Hz 1.10 + 0.06 1.10 + 0.06 1.10 + 0.06 0.200 + 0.006
10.00000 mA 10nA 5Hz – 10Hz 0.35 + 0.06 0.35 + 0.06 0.35 + 0.06 0.100 + 0.006
10.00000 mA 10nA 10Hz – 5kHz 0.15 + 0.06 0.15 + 0.06 0.15 + 0.06 0.015 + 0.006
10.00000 mA 10nA 5kHz – 10kHz 0.35 + 0.70 0.35 + 0.70 0.35 + 0.70 0.030 + 0.006
100.0000 mA 100nA 3Hz – 5Hz 1.00 + 0.04 1.00 + 0.04 1.00 + 0.04 0.100 + 0.006
100.0000 mA 100nA 5Hz – 10Hz 0.30 + 0.04 0.30 + 0.04 0.30 + 0.04 0.035 + 0.006
100.0000 mA 100nA 10Hz – 5kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
100.0000 mA 100nA 5kHz – 10kHz 0.20 + 0.25 0.20 + 0.25 0.20 + 0.25 0.030 + 0.006
1.000000 A 1μA 3Hz – 5Hz 1.00 + 0.04 1.00 + 0.04 1.00 + 0.04 0.100 + 0.006
1.000000 A 1μA 5Hz – 10Hz 0.30 + 0.04 0.30 + 0.04 0.30 + 0.04 0.035 + 0.006
1.000000 A 1μA 10Hz – 5kHz 0.10 + 0.04 0.10 + 0.04 0.10 + 0.04 0.015 + 0.006
1.000000 A 1μA 5kHz – 10kHz 0.35 + 0.70 0.35 + 0.70 0.35 + 0.70 0.030 + 0.006
10.00000 A 10μA 3Hz – 5Hz 1.10 + 0.06 1.10 + 0.06 1.10 + 0.06 0.100 + 0.006
10.00000 A 10μA 5Hz – 10Hz 0.35 + 0.06 0.35 + 0.06 0.35 + 0.06 0.035 + 0.006
10.00000 A 10μA 10Hz – 5kHz 0.15 + 0.06 0.15 + 0.06 0.15 + 0.06 0.015 + 0.006
10.00000 A 10μA 5kHz – 10kHz 0.35 + 0.70 0.35 + 0.70 0.35 + 0.70 0.030 + 0.006
频率 / 周期(7)
100.0000mV to 750.000V(5) 3Hz - 5Hz 0.1 0.1 0.1 0.005
100.0000mV to 750.000V(5) 5Hz - 10Hz 0.05 0.05 0.05 0.005
100.0000mV to 750.000V(5) 10Hz - 40Hz 0.03 0.03 0.03 0.001
100.0000mV to 750.000V(5) 40Hz -300kHz 0.006 0.01 0.01 0.001
温度 (RTD)(8)
-200 °C ~ 600 °C 0.001 °C 0.06 °C (typical) 0.005 °C / °C (typical)
温度(8)
-200 °C ~ + 1300 °C 0.002 °C E / J / T / K / N 0.3 °C (typical) 0.004 °C / °C (typical)
-50 °C ~ + 1820 °C 0.01 °C R / S / B 1 °C 0.14 °C / °C
显示屏
双色VFD
标准界面
RS -232C, USB, Digital I/O
使用电源
AC 100 V / 120 V / 220 V / 240 V ±10%;45 Hz to 66 Hz and 360 Hz to 440 Hz
消耗功率
最大 25VA
尺寸&重量
265(W) x 107(H) x 350(D) mm;约 3.1公斤 (不含附件)
注 :
1. 所有的规格, 均为单一显示(主显示)之规格
2. 准确度 : ± (% of 读值 + % of 档位)
3. 最大显示可超过20%档位, 除了1000Vdc, 750Vac 及 10A档位
4. 电阻为 4-wire 量测规格, 或 2-wire 量测配合 REL 开启, 为防止测试收到外部噪声影响,测量超过500kΩ以上电阻时,请使用有隔离的测试线
5. 交流750V档位, 最大频率100kHz
6. 交流特性之规格, 系指大于5%档位之正旋波输入
7. 输入>100mV,10mV~100mV输入时,读值误差的百分比乘以10倍。
8. 规格不含探棒精度,且与模拟接点有关

点击下载

GDM-8261A   6 1/2位双显示可编程数字万用表


标准附件

使用手册×1,电源线×1,测试线GTL-117×1,

USB数据线GTL-247×1,CD×1(包括完全使用手册、升级程序和PC软件DMM Viewer),校准件GDM-01×1(用于固件升级)


选配

Opt.01 GDM-SC1 扫描卡(V×16ch,I×2ch)

Opt.02 GPIB卡

Opt.03 LAN卡


 注:GPIB和LAN不可同时安装在一台GDM-8246A上,2者选1。


选配附件

GTL-108A   4线制测试线

GTL-232    RS-232C连接线,约2M

GTL-248    GPIB连接线,约2M


GDM-8261A 6 1/2位双显示可编程数字万用表

标准附件
使用手册×1,电源线×1,测试线GTL-207×1,
USB数据线GTL-247×1,CD×1(包括完全使用手册、升级程序和PC软件DMM Viewer),校准件GDM-01×1(用于固件升级)


选配
Opt.01 GDM-SC1 扫描卡(V×16ch,I×2ch)
Opt.02 GPIB卡
Opt.03 LAN卡
选配附件
GTL-108A 4线制测试线
GTL-232 RS-232C连接线,约2M
GTL-248 GPIB连接线,约2M
