GPD系列(线性)

产品特点:

  • 2, 3和4路独立输出

  • 4组LED显示:小数点后三位(GPD-2303S/3303S/4303S)

  • 最小分辨率:

  • GPD-2303S/3303S/4303S (1mV/1mA)

  • GPD-3303D (100mV/10mA)

  • 数字面板控制(旋转编码开关,带指示灯的硅胶按键)

  • 友善的用户操作,粗调/微调音量控制

  • 4组保存/调取

  • 锁键功能

  • 输出ON/OFF

  • 追踪串联/并联模式

  • 智能型温控风扇,有效降低噪声

  • 轻巧的设计

  • PC软件&USB驱动

  • USB标准接口

GPD系列(线性)
GPD系列(线性)
GPD系列(线性)
GPD系列(线性)
描 述 规 格 配 件 订购信息

GPD-系列可编程线性直流电源秉承了GW Instek在电源研发生产领域一贯的技术品质优势。数字面板控制、超大显示屏、明亮的LED指示灯、高输出分辨率、4组设置存储器、USB远程控制、智能型温控风扇等显著优势不胜枚举。不仅操作简单,支持多种面板设置,最重要的是它还具有合理的价格。凭借这些优势,GPD-系列必将成为电源市场上闪亮的新星。


规格
  GPD-2303S GPD-3303S GPD-4303S GPD-3303D
输出
通道 CH1 CH2 CH1 CH2 CH3 CH1 CH2 CH3 CH4 CH1 CH2 CH3
电压 0~30V 0~30V 0~30V 0~30V 2.5/3.3/5.0V 0~30V 0~30V 0~5V或5.001V~10V 0~5V 0~30V 0~30V 2.5/3.3/5.0V
电流 0~3A 0~3A 0~3A 0~3A 0~3A 0~3A 0~3A 0~3A或0~1A 0~1A 0~3A 0~3A 0~3A
定电压模式
变动率 电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV (额定电流≤3A)  ≤0.02% + 5mV (额定电流>3A)
涟波&噪声 ≤1mVrms (5Hz~1MHz)
恢复时间 ≤100uS (负载改变50%,最小负载0.5A)
温度系数 ≤300ppm/℃
输出范围 0~额定电压,持续可调
定电流模式
变动率 电压变动率≤0.2% + 3mA;负载变动率≤0.2% + 3mA
涟波电流 ≤3mArms
输出范围 0~额定电流,持续可调
追踪模式
并联变动率 电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV (额定电流≤3A)  ≤0.02% + 5mV (额定电流>3A) ; ≤0.02% + 5mV (额定电流>3A)
串联变动率 电压变动率≤0.01% + 5mV;负载变动率≤300mV;追踪误差≤0.5%±10mV (10~30V 空载)      接入负载≤300mV)   ≤0.5%±30mV (0~9.99V 空载)接入负载≤300mV)
追踪误差 ≤0.5%±10mV ≤0.5%±50mV
表头
显示 电压:4 3/4位0.4’’ LED显示;电流:3 3/4位0.4’’ LED显示 电压:2 3/4位0.4’’ LED显示;电流:2 3/4位0.4’’ LED显示
分辨率 电压:1mV;电流:1mA 电压:100mV;电流:10mA
编程精确度(25±5℃) 电压:±(0.03%的读数+ 10位);电流:±(0.3%的读数+ 10位) 电压:±(0.5%的读数+ 2位);电流:±( 0.5%的读数+ 2位)
读值精确度(25±5℃) 电压:±(0.03%的读数+ 10位);电流:±(0.3%的读数+ 10位) 电压:±(0.5%的读数+ 2位);电流:±( 0.5%的读数+ 2位)
CH3规格
输出电压 (2.5V/3.3V/5V)±8% 0~5V/5~10V (2.5V/3.3V/5V)±8%
输出电流 3A 0~3A/0~1A 3A
变动率(25±5℃) 电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV 电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV 电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV
涟波&噪声 ≤1mVrms (5Hz~1MHz) ≤2mVrms (5Hz~1MHz) ≤1mVrms (5Hz~1MHz)
锁键功能
保存/调取
4组
电源
AC 100V/120V/220V/230V±10%,50/60Hz
尺寸&重量
210(W)×130(H)×265(D) mm;约7kg

点击下载

附件
使用手册×1,电源线×1
GPD-2303S   测试导线GTL-104A×2;欧规测试导线GTL-204A×2,GTL-201A×1
GPD-3303S   测试导线GTL-104A×2,GTL-105A×1;欧规测试导线GTL-203A×1,GTL-204A×2,GTL-201A×1
GPD-4303S   测试导线GTL-104A×2,GTL-105A×2;欧规测试导线GTL-203A×2,GTL-204A×2,GTL-201A×1
GPD-3303D   测试导线GTL-104A×2,GTL-105A×1;欧规测试导线GTL-203A×1,GTL-204A×2,GTL-201A×1
选配附件
GTL-246   USB数据线

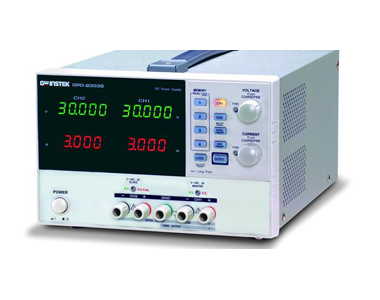

GPD-2303S  GPD-2303S  2通道, 180W可编程线性直流电源

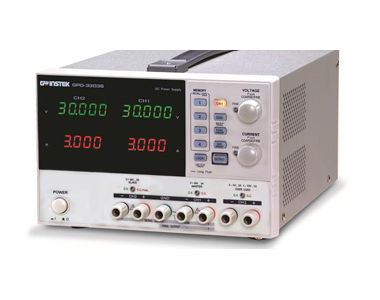

GPD-3303S  GPD-3303S  3通道, 195W可编程线性直流电源

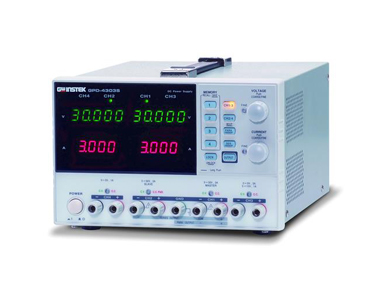

GPD-4303S  GPD-4303S  4通道, 195W可编程线性直流电源

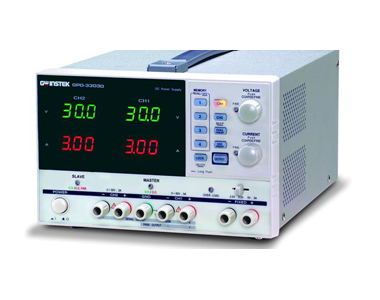

GPD-3303D  GPD-3303D  3通道, 195W可编程线性直流电源
