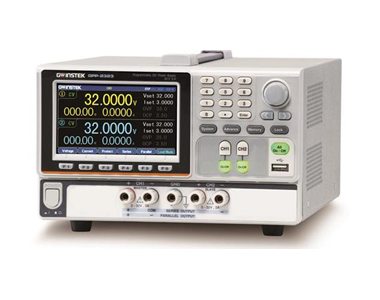

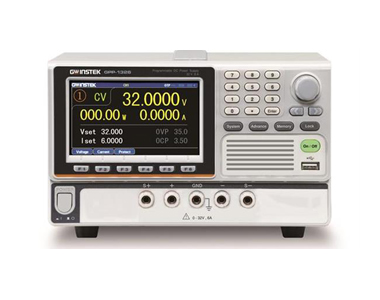

GPP-x323系列(线性)

产品特点:


  • 4.3" TFT LCD 显示屏

  • 支持设定值、测量值及输出波形显示

  • 负载功能(CC/CV/CR 模式)

  • 设定分辨率:1mV/ 0.1mA;回读分辨率:0.1mV/0.1mA

  • 低涟波噪声: ≤350uVrms/ ≤2mArms

  • 瞬态响应时间: ≤50uS

  • 具有硬件实现过压保护/过流保护/过温保护

  • 智能温控风扇有效降低噪音

  • 延时功能/输出监测功能/输出记录器功能

  • 序列式输出功能,内置8种常用波形

  • 提供10组记忆体可用于序列/延时/记录/面板条件设置

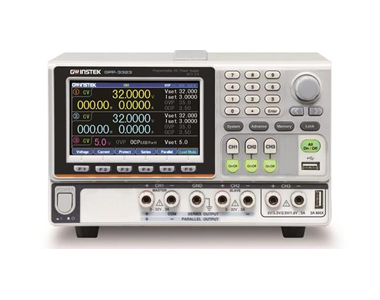

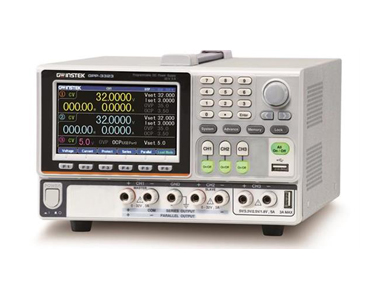

  • GPP-3323支持USB(Type A)端子输出

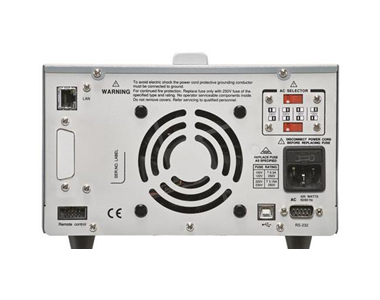

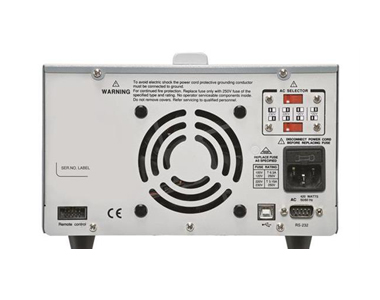

  • 标配:RS-232、USB、Ext I/O ; 选配: LAN、GPIB+LAN

GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
GPP-x323系列(线性)
描 述 规 格 配 件 订购信息

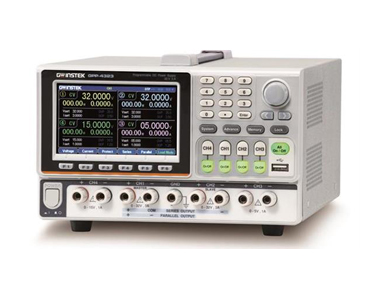

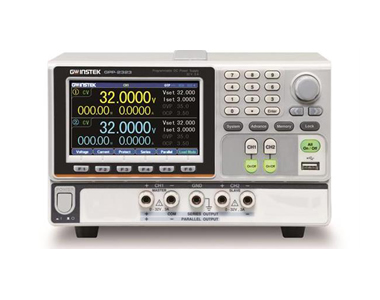

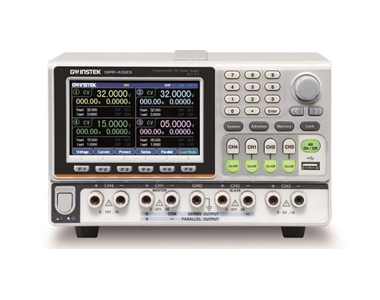

      GPP-x323 系列多通道可编程直流电源,共包含四款机型:分别是单通道输出的GPP-1326,  双通道输出的GPP-2323, 三通道输出的GPP-3323和四通道输出的GPP-4323。此系列不仅提供各通道独立输出开关,并提供1mV/0.1mA设定分辨率、低涟波噪声特性 ≦350uVrms/≦2mArms及 ≦50uS输出瞬态回复能力。

      在双通道的串联与并联使用,GPP-x323的Tracking Function采用内部线路将输出端自动切换成串联或并联输出,无需额外的外部配线,提供用户不仅是操作程序上的便利,而且可以提供更稳定的输出;它厂Tracking Function设计,串联或并联的输出还需要额外的外部配线连接,然而过长、过细或不一致的外部配线都有可能造成不精确的电压或电流输出。

GPP-x323提供最多7 种显示模式(不同机型有差别),包含单一通道或多通道的设定值、测量值及波形显示。利用GPP-x323的输出监测功能(Monitor),可以让用户依据需求设定测试条件,于量测过程中产生警报或停止输出,中止量测并保护客户的待测物;应用输出记录功能可以记录GPP-x323的输出电压、电流存成(*.REC) 或(*.CSV)档案,供用户汇入PC软体作图形分析或自行载入到Excel做分析。

      GPP-x323之CH1/CH2设计有负载(Load)功能,单一台电源可以满足基本电池充放电测试,在通道1(Ch1)及通道2(Ch2)不仅可以提供32V/3A电源输出,而且内建最大32V定电压拉载(CV)、最大3.2A定电流拉载(CC)及最大1KΩ定电阻拉载(CR)功能,所以用户无需另外使用电子负载进行放电测试。

      GPP-x323于通道1(Ch1)和通道2(Ch2)提供序列式输出功能(Sequence),此功能不仅可以让用户自行编辑电源输出波形,也可以让用户设定序列式的定电压(CV)或定电流(CC)拉载功能。例如序列式电源输出或者动态负载的模拟测试。为了简化波形编辑的设定,GPP-x323在序列式输出功能,内建8种常见的波形在Templet  waveform,包含Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall波形供用户直接套用输出。

      完善的保护功能OVP/OCP/OPP/OTP,当中OVP/OCP功能可以让用户依据待测物条件,设定保护动作点。而OVP/OCP/OTP的保护机制采用硬体线路实现,与采用软体实现保护的竞争者相比,有反应时间快的优点。Delay Function则可以控制通道1(Ch1)或通道2(Ch2)延迟一段时间后输出或停止输出。

      此外,Trigger In/ Trigger Out功能可以同步外部装置;GPP-3323通道3(Ch3)增加3A USB(Type A)输出端子,可以做USB充电测试;智能温控风扇可以依据功率晶体的温度,调整转速,降低不必要的噪音。输出值设定及Sequence/Delay/Recorder功能分别提供10组存储(memory)供使用,且可利用U盘载入/储存。GPP系列除了标配有RS-232及USB远程接口外,还有可选配的LAN或LAN+GPIB接口,方便于不同的用户需求。指令上符合SCPI的要求,且可兼容GPD-x303S系列直流电源的指令。

规格
  GPP-4323 GPP-3323 GPP-2323 GPP-1326
输出模式 通道 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH1 CH2 CH1
电压 0~32V 0~32V 0~5V 0~15V 0~32V 0~32V 1.8/2.5/3.3/5.0V 0~32V 0~32V 0~32V
电流 0~3A 0~3A 0~1A 0~1A 0~3A 0~3A 5A 0~3A 0~3A 0~6A
Tracking 串联电压 0~64V ---- 0~64V ---- 0~64V ----
Tracking 并联电流 0~6A 0~6A 0~6A
恒压操作 线性调整率 ≤0.01%+3mV
负载调整率 ≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A)
纹波 & 噪声(5Hz - 1MHz) ≤350μVrms/2mVpp ≤1mVrms ≤350μVrms/2mVpp ≤2mVrms ≤350μVrms/2mVpp ≤500μVrms/6mVpp
恢复时间 ≦50μs ≤50μs ≤50μs ≤100μs
恒流操作 线性调整率 ≦0.2%+3mA
负载调整率 ≦0.2%+3mA
纹波 & 噪声 ≦2mArms ≤2mArms ≤2mArms ≤4mArms
编程分辨率 编程电压分辨率 1mV 1mV - 1mV 1mV
编程电流分辨率 0.1mA 0.1mA - 0.1mA 0.2mA

Tracking操作

(CH1,CH2)

Tracking 误差 主机≦0.1%+10mV of Master(0~32V) ,空载 ,带载加载调节≦100mV)
并联调整率 线性: ≦0.01%+3mV负载:≦0.01%+3mV(额定电流≦3A)  ≦0.02%+5mV(额定电流>3A)
串联调整率 线性: ≦0.01%+5mV负载:≦100mV
纹波 & 噪声(5Hz - 1MHz) ≤1mVrms

CH3 Operation for (3323)

输出电压  1.8V/2.5V/3.3V/5.0V, ±5%
输出电流 5A
线性调整率 ≦3mV
负载调整率 ≦5mV
纹波 & 噪声 2mVrms(5Hz~1MHz)
瞬态恢复时间 100us
USB 端口输出 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter 电压分辨率 0.1mV 0.1mV - 0.1mV 0.1mV
电流分辨率 ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA)
设置/回读 精度 ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA)
DC 负载特性 通道 2 - 2 - 2 1
显示功率 50.00W 50.00W 50.00W 100.00W
显示电压 0~33.00V 0~33.00V 0~33.00V 0~33.00V
显示电流 0~3.200A 0~3.200A 0~3.200A 0~ 6.200A
CV 模式范围 1.500V ~ 33.00V 1.500V ~ 33.00V 1.500V ~ 33.00V 1.500V~33.00V
 分辨率 10mV 10mV 10mV 10mV
设置精度 ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV
回读精度 ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV
CC 模式范围 0 ~ 3.200A 0 ~ 3.200A 0 ~ 3.200A 0~ 6.200A
分辨率 1mA 1mA 1mA 1mA
设置精度 ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA
回读精度 ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA
CR 模式范围 1 ~ 1K ohm 1 ~ 1K ohm 1 ~ 1K ohm 1 ~ 1K ohm
分辨率 1 ohm 1 ohm 1 ohm 1 ohm
设置精度 ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧
回读精度 0.1V, and current≧0.1A) 0.1V, and current≧0.1A) 0.1V, and current≧0.1A) 0.1V, and current≧0.1A)
隔离 机架和端子 ≥20MΩ (DC 500V)
机架和 AC电源线 ≥30MΩ (DC 500V)
环境条件 操作温度 0~40℃
存储温度 -10~70℃
操作湿度 ≦80% RH
存储湿度 ≦70% RH
其他 电源 AC100V/120V/220V±10%; 230V(+10%~-6%); 50/60Hz
尺寸 & 重量 213(W)x 145(H) x 312(D) mm ; 约7.5kg

点击下载

标配:

使用手册X1、电源线X1

测试线GPP-1326:GTL-104Ax1, GTL-105Ax1

          GPP-2323:GTL-104Ax2

          GPP-3323:GTL-104Ax3

          GPP-4323:GTL-104Ax2, GTL-105Ax2

选购:

GTL-246    USB线



GPP-1326 (32V/ 6A) 单通道直流电源
GPP-2323 (32V/3A *2) 双通道直流电源
GPP-3323 (32V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源
GPP-4323 (32V/3A*2; 5V/1A; 15V/1A)  四通道直流电源
GPP-1326(LAN) (32V/ 6A) 单通道直流电源(LAN)
GPP-2323 (LAN)(32V/3A *2) 双通道直流电源(LAN)
GPP-3323(LAN) (32V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源(LAN)
GPP-4323 (LAN)(32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源(LAN)
GPP-1326 (GPIB/LAN)(32V/ 6A) 单通道直流电源(GPIB/LAN)
GPP-2323 (GPIB/LAN)(32V/3A *2) 双通道直流电源(GPIB/LAN)
GPP-3323 (GPIB/LAN)(32V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)
GPP-4323  (GPIB/LAN) (32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源(GPIB/LAN)
