PSU系列(开关式)

产品特点:

  • 额定电压输出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V

  • 额定功率输出:1200W ~ 1560W

  • C.V/ C.C 优先模式

  • 可调式电压/电流上升下降斜率

  • 串联/ 并联扩充能力(同型号最多2台(限定300V以下机种)/同型号最多4台)

  • 高效率及高功率密度

  • 1U高及19”Rack Mount Size 设计

  • 3组Preset Function

  • 前面板序列编程功能

  • Bleeder Control功能

  • Internal Resistance 功能

  • 面板锁定功能

  • 保护功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

  • 标配: USB, LAN, RS-232, RS-485, 模拟控制界面

  • 选配: GPIB、绝缘模拟接口(电压控制型)、绝缘模拟接口(电流控制型)

  • CE认证

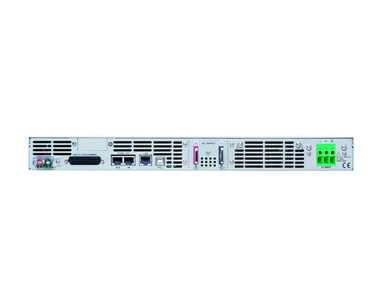

PSU系列(开关式)

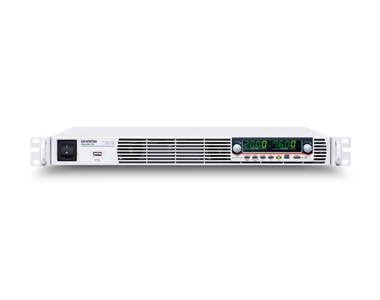

PSU系列(开关式)

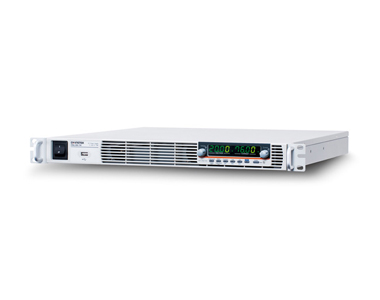

PSU系列(开关式)
描 述 规 格 配 件 订购信息

固纬电子新推出的PSU高压机种共包含五款,分别是PSU 100-15,PSU 150-10,PSU 300-5,PSU 400-3.8,PSU 600-2.6。PSU高压机种的推出是为了满足高压应用需求,而加入既有PSU系列阵容,使PSU系列涵盖电源范围从6V增加到600V。承继原本PSU低压系列(PSU 6-200,PSU 12.5-120,PSU 20-76,PSU 40-38和PSU 60-25)的功能设计及维持原有的高功率密度特性及高度1U的外观,并扩充PSU系列从原本最高输出电压60V增加到最高电压到600V和最大功率1560瓦特。PSU高压机种的推出更可以满足PSU-系列在1U电源市场更广泛的电压需求,也能提供系统整合商更多的弹性与选择来做系统整合。经由PSU高压机种的推出,使得PSU产品线分布更加完整,PSU系列将不仅满足现有低压大电流应用,更可以应用于更多的高压应用的需求。

利用同型号PSU机种进行串并联的组合,可增加总输出功率、总电流或总电压,此涵盖更宽的电压、电流输出可充分满足各种不同的测量电压或电流需求。PSU-系列是一个单一的输出功率从1200W到1560W的可程式直流电源供应器,而PSU-系列提供2组串联连接模式(限定300V以下机种)或4组的并联连接模式,因此本系列机种在串联后的最高电压为600V;在并联后的最大电流为800A及最大输出功率为6.24千瓦特。

PSU-系列是一个可设定的定电流(CC)优先或定电压(CV)优先的电源供应器。PSU-系列电源供应器,在定电压或定电流的模式下,其输出的电压或电流的斜率可按使用者的测试需求进行调整。斜率设置区分为高速优先或斜率优先两种。高速优先斜率设置为定电流(CC)或定电压(CV)模式的电流或电压变化以最高速进行。斜率优先模式为定电流(CC)或定电压(CV)模式下允许用户可调整斜率,可透过此功能进行上升斜率或下降斜率的调整控制。斜率优先模式适用于马达测试时,调整输出电压上升时间,抑制启动瞬间的涌浪电流,保护待测物。

PSU也提供USB,LAN,RS-232,RS-485、模拟控制界面及选配的GPIB、隔离模拟界面(电压控制型)、隔离模拟界面(电流控制型),是业界中界面支持最齐全的1U电源。透过PSU Multi-Drop mode在使用LAN、USB及GPIB远端程控及slaver扩充时,无需另外使用switch/Hub、GPIB cable。可帮助客户于LAN、USB通信时,无需另外购买连接slaver装置用的扩充装置。


新推出的PSU-高压系列适用于DC/DC转换器的一次侧输入,也适用于伺服马达(Servo Motor)生产应用。PSU也常被整合至零组件测量系统中,如电容器老化检测设备,600V直流偏压应用;二极管老化测试设备;半导体生产设备;车用电子,8缸汽油发动机或12缸柴油发动机的ECU测试..等。

PSU-series提供使用者弹性的设定High/Low Level或是1 ~ 60ms脉冲宽度的Trigger input或Trigger output信号。Trigger input可以控制PSU依据设定来输出或者加载预设的电压电流及內存参数。相对也可以在PSU输出时或加载预设的电压电流及內存参数时,从PSU产生对应的Trigger output信号。

规格
  PSU-LV PSU-HV
型号 PSU  6-200  12.5-120 20-76 40-38 60-25 100-15 150-10 300-5 400-3.8 600-2.6
额定输出电压 V 6 12.5 20 40 60 100 150 300 400 600
额定输出电流 A 200 120 76 38 25 15 10 5 3.8 2.6
额定输出功率 W 1200 1500 1520 1520 1500 1500 1500 1500 1520 1560
定电压模式
电源调节率 mV 2.6 3.25 4 6 8 12 17 32 42 62
负载调节率  mV 2.6 3.25 4 6 8 12 17 32 42 62
输出涟波及杂讯p-p  mV 60 60 60 60 60 80 100 150 200 300
输出涟波及杂讯r.m.s.  mV 8 8 8 8 8 8 10 25 40 60
温度系数  100ppm/℃ 额定输出电压,为经过30分钟的预热
侦测补偿电压 (single wire) V 1 1 1 2 3 5 5 5 5 5
上升时间 Rated load ms 80 80 80 80 80 150 150 150 200 250
上升时间 No load ms 80 80 80 80 80 150 150 150 200 250
下降时间Rated load ms 10 50 50 80 80 150 150 150 200 250
下降时间No load ms 500 700 800 1000 1100 1500 2000 2500 3000 4000
负载变动回复时间  ms 1.5 1 1 1 1 1 2 2 2 2
定电流模式
电源调节率 mA 22 14 9.6 5.8 4.5 3.5 3 2.5 2.38 2.26
负载调节率 mA 45 29 20.2 12.6 10 8 7 6 5.76 5.52
输出涟波及杂讯r.m.s. mA 400 240 152 95 75 45 35 25 17 12
温度系数  100ppm/℃ 额定输出电压,为经过30分钟的预热
保护功能
过电压保护 (OVP)设定范围 V 0.6-6.6 1.25-13.75 2-22 4-44 5-66 5 - 110 5 - 165 5 - 330 5 - 440 5 - 660
过电压保护 (OVP)设定精度 mV 60 125 200 400 600 1000 1500 3000 4000 6000
过电流保护 (OCP)设定范围 A 5-220 5-132 5-83.6 3.8-41.8 2.5-27.5 1.5 - 16.5 1-11 0.5 - 5.5 0.38 - 4.18 0.26 - 2.86
过电流保护 (OCP)设定精度 mA 4000 2400 1520 760 500 300 200 100 76 52
界面相容性
USB 类型A:主机,类型B:装置,速度:1.1/2.0,USB类别:CDC(通讯设备类)
LAN MAC地址,DNS IP地址,用户密码,网关IP地址,仪器IP地址,子网掩码
RS-232 / RS-485 符合EIA232D / EIA485 规格
GPIB (Factory Option)  SCPI - 1993, 符合IEEE 488.2 标准的接口
一般
重量  主机本体小于 8.7kg
尺寸  423mm×43.6mm×447.2mm(WxHxD)
散热 内部风扇强制风冷
电磁相容性 符合欧洲EMC 指令 89/336/EEC,用于A类测试和测量产品
安全性 符合欧洲低压指令73/23/EEC,并带有CE标志
耐压 输入至接地 : 1500Vac / 1min;输入至输出 : 3000Vac / 1min;Vout≦150V;输出至接地 : 1000Vdc / 1min;150
绝缘阻抗 输出至接地;输入至接地 ;输入至输出: 100MΩ 或更大 (DC 1000V)

点击下载

附件资讯
CD-ROM x 1(使用手册,编程手册), 输出端子盖×1,模拟控制插座套件×1,电源线,输出端M8螺丝组×1(仅适用于PSU 6-60V机种),输入端子盖×1,1U手把(RoHS),1U托架(左,RoHS),1U托架(右,RoHS),包装清单*CTC GW/Instek日本使用(RoHS)

选购配件
PSU-01B 总线条,用于并联2台
PSU-01C 数据线,用于并联2台
PSU-02B 总线条,用于并联3台
PSU-02C 数据线,用于并联3台
PSU-03B 总线条,用于并联4台
PSU-03C 数据线,用于并联4台
PSU-232 RS232 线,带 DB9 连接套件
PSU-485 RS485 线,带 DB9 连接套件
PSU-01A 2台PSU垂直堆叠连接,2U手柄×2,连接板×2
PSU-02A 3台PSU垂直堆叠连接,3U手柄×2,连接板×2
PSU-03A 4台PSU垂直堆叠连接,4U手柄×2,连接板×2
PSU-ISO-I PSU-ISO-I独立电流远程控制卡(返厂)
PSU-ISO-V PSU-ISO-V独立电压远程控制卡(返厂)
GTL-246 USB 数据线, USB 2.0A-B类,4P
GRM-001 滑块 2 pcs/set,PSU 选配
PSU-GPIB GPIB 接口卡(返厂)
GPW-001 UL/CSA 电源线 3m,PSU 选配
GPW-002 VDE 电源线 3m,PSU 选配
GPW-003 PSE 电源线 3m,PSU 选配


PSU 100-15      1500W可编程开关直流电源

PSU 150-10      1500W可编程开关直流电源

PSU 300-5        1500W可编程开关直流电源

PSU 400-3.8     1520W可编程开关直流电源

PSU 600-2.6     1560W可编程开关直流电源

PSU 6-200         1200W可编程开关直流电源

PSU 12.5-120   1500W可编程开关直流电源

PSU 20-76         1520W可编程开关直流电源

PSU 40-38         1520W可编程开关直流电源

PSU 60-25         1500W可编程开关直流电源
