MFG-2000系列

产品特点：

  • 最多可达5个通道同时输出，包括两个等性能可同步双通道，全功能脉冲信号发生器，全功能射频信号发生器，功率放大器

  • 可同步AFG功能通道频率范围为1uHz至10/20/30/60MHz

  • 全功能射频功能通道输出频宽(包含FG/ARB/Modulation功能) : 160/320MHz

  • 可同步等性能双信道可达60MHz，并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能

  • 脉冲信号发生器可达25MHz

  • 低频功率放大器可达100kHz，输出功率可达20dB/20W

  • "真实逐点输出"的任意波功能,取样率高达200MSa/s,100MHz波形重复率，分辨率14位，内存长度16k点

  • 输出/输入端子跟机壳的大地隔离电路设计

  • 150MHz带宽/8位的频率计数器

  • 多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM

  • 仪控界面：USB Host/ USB Device/ LAN (MFG-22XX only)

  • 4.3" TFT 彩色显示

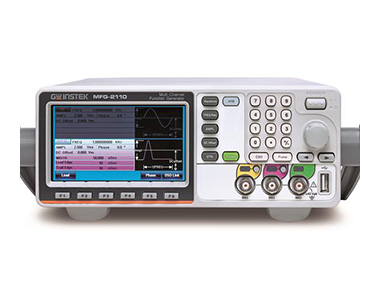

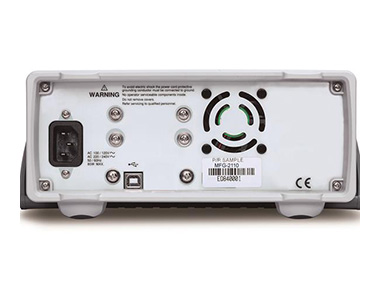

MFG-2000系列
MFG-2000系列
描 述 规 格 配 件 订购信息

      固纬电子推出最新的MFG-2000系列多通道任意波形信号产生器，包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列，其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ，25MHz脉冲信号发生器；160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).

      MFG-2000 系列，最高通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1与CH2为两个最高频率为60MHz的等性能双通道AFG(任意波形信号发生器)；RF发生器，除了是一部标准AFG以外，正弦波部分还可产生最高320MHz与各种调变的RF信号；脉冲信号发生器，频率可达25MHz；功率放大器，是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上，从最基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用。

      MFG-2000中的AFG通道可输出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取样率、100MHz波形重复率、14位分辨率、16k点存储深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。RF产生器为一功能完整的AFG信号源(含ARB), 各种调变、Sweep等功能外,更增加了ASK,PSK等数字调变,且正弦波频率更可达最大320MHz。25MHz的脉冲产生器为标准配备，可独立输出的脉冲产生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。功率输出可达20W, 放大倍率达20dB的可独立输入/输出功率放大器拥有DC-100KHz带宽,< 0.1%低失真，可用于音频信号的应用。

规格
　 CH1任意波形发生器 CH2任意波形发生器 25MHz 脉冲发生器 射频发生器(任意波形发生器) 功率放大器 调制/扫描/突发/频率计数器
MFG-2110 ●10MHZ 　 ● 　 　 　
MFG-2120 ●20MHZ 　 ● 　 　 　
MFG-2120MA ●20MHZ 　 ● 　 ● ●
MFG-2130M ●30MHZ 　 ● 　 　 ●
MFG-2160MF ●60MHZ 　 ● ●160MHZ 　 ●
MFG-2160MR ●60MHZ 　 ● ●320MHZ 　 ●
MFG-2230M ●30MHZ ●30MHZ ● 　 　 ●
MFG-2260M ●60MHZ ●60MHZ ● 　 　 ●
MFG-2260MFA ●60MHZ ●60MHZ ● ●160MHZ ● ●
MFG-2260MRA ●60MHZ ●60MHZ ● ●320MHZ ● ●
任意函数 任意波 内建
取样率 200 MSa/s
重建率 100MHz
波形长度 16k 点
振幅分辨率 14 位
非易失性内存 10组 16k 点(1)
用户自定义输出部分 自点2~16384 (可选)
用户自定义标记输出部分 自点2 ~ 16384(可选)
输出模式 1~1048575 周期或无限模式
频率特性 范围 正弦波 320MHz(最大)
　 　 方波 25MHz(最大)
　 　 三角波, 斜波 1MHz
　 分辨率 1μHz
　 准确度稳定性 ±20 ppm
　 老化率 ±1 ppm, 每年
　 误差 ≤1μHz
输出特性(2) 振幅范围 1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路)
精度 设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压))
分辨率 0.1mV 或 4 位
平坦度 ± 1%  (0.1dB)  ≦1MHz  ；± 3% (0.3dB)  ≦50 MHz；± 10% (0.9dB)   ≦160MHz；± 30% (3dB)   ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载)
单位 Vpp, Vrms, dBm
偏压 范围 ±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路)
　 准确度 1% 设定+ 5mV+ 0.5% 振幅
波形输出 阻抗 50Ω 典型值 (固定)；> 10MΩ (输出无效时)
　 保护 短路保护；超载继电器自动禁用主输出
　 接地隔离 42Vpk 最大
同步输出 范围 TTL-相容>1kΩ
　 阻抗 50Ω 标准
　 接地隔离 42Vpk 最大
正弦波特性(3) 谐波失真 –60 dBc   DC～200kHz, Ampl>0.1 Vpp；–55 dBc   200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc   1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc   10MHz～320MHz, Ampl＞0.1Vpp
　 总谐波失真 < 0.1% (Ampl>1Vpp) DC~100 kHz
方波特性 上升/下降时间 <15ns
　 过激信号 <5%
　 非对称性 周期的1% +5 ns
　 占空比 0.01% to 99.99%(受限于当前频率设定)
　 抖动 20ppm+500ps(4)
斜波特性 线性度 <峰值输出的 0.1%
　 对称性 0% ~ 100%
脉冲波特性 频率 1uHz~25MHz
　 脉冲宽度 ≧20nS(受限于当前频率设定)
　 占空比 0.01%~99.99%(受限于当前频率设定)
　 过激 <5%
　 抖动 20ppm +500ps(4)
AM 调制 载波波形 正弦波,方波,三角波,斜波,脉冲波,任意波
　 调制波形 正弦波, 方波, 三角波, 上斜波, 下斜波
　 调制频率 2mHz~20kHz (内部) DC ~ 20kHz (外部)
　 深度 0% to 120.0%
　 信号来源 内部 / 外部
FM 调制 载波波形 正弦波, 方波, 三角波, 斜波
　 调制波形 正弦波, 方波, 三角波, 上斜波, 下斜波
　 调制频率 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
　 峰值偏移 DC ~ 最大频率
　 信号来源 内部 / 外部
PM 载波波形 正弦波, 方波, 三角波, 斜波
　 调制波形 正弦波, 方波, 三角波,上斜波, 下谐波
　 调制频率 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
　 相位偏移 0∘~360.0∘
　 信号来源 内部 / 外部
SUM 载波波形 正弦波, 方波, 三角波, 斜波
　 调制波形 正弦波, 方波, 三角波,上斜波, 下斜波
　 调制频率 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
　 SUM 深度 0%~100.0%
　 信号来源 内部 / 外部
PWM 载波波形 正弦波, 方波, 三角波, 斜波
　 调制波形 正弦波, 方波, 三角波,上斜波, 下斜波
　 调制频率 2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
　 相位偏移 0%~100.0% 脉冲宽度
　 信号来源 内部 / 外部
FSK 载波波形 正弦波, 方波, 三角波, 斜波, 脉冲波
　 调制波形 50% 方波占空比
　 内部频率 2 mHz ~ 1 MHz
　 频率范围 1μHz ~ 最大频率
　 信号来源 内部 / 外部
扫描 波形 正弦波, 方波, 三角波, 斜波
　 类型 线性或对数
　 扫描方向 上或下
　 起始/终止频率 1uHz ~ 最大频率
　 扫描时间 1ms ~ 500s
　 信号来源 内部 / 外部
　 触发 单次, 外部, 内部.
　 标记 下降沿标记信号(可编程的)
　 信号来源 内部 / 外部
丛发 波形 正弦波, 方波, 三角波, 斜波
　 频率 1uHz~最大频率
　 脉冲计数 1~1000000 循环或无限
　 起始/终止相位 -360.0∘~+360.0∘
　 内部频率 1 us~500 s
　 门控来源 外部触发
　 触发来源 单次, 外部, 内部.
触发延迟 N循环, 无限 0s~100 s
外部触发输入 类型 FSK, 丛发, 扫描p
  输入电平 TTL 相容
  斜度 上升或下降(可选择)
  脉冲宽度 >100ns
  输入阻抗 10kΩ，DC 耦合
外部调制输入 类型 AM, FM, PM,SUM,PWM
  电压范围 ±5V 满量程
  输入阻抗 10kΩ
  频率 DC ~ 20kHz
  接地隔离 42Vpk 最大
触发输出 类型 FSK,丛发, 扫描
  电平 TTL 相容（接 50Ω负载）
  脉冲宽度 >450ns
  最大速率 1MHz
  扇出 ≥4 TTL 负载
  阻抗 50Ω 典型值l
双信道功能(CH1/CH2) 相位 ‘-180∘ ~180∘同步相位
  追踪 CH2=CH1
  耦合 频率(比率或差异)振幅 & DC 偏压
  DSO连接 √
脉冲发生器 振幅 1mVpp ~ 2.5 Vpp (接 50Ω负载)2mVpp ~ 5 Vpp (开路)
  偏压 ±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)
  频率 1uHz~25MHz
  脉冲宽度 20nS~999.9ks(受限于当前频率设定)
  变数占空比 0.01%~99.99%(受限于当前频率设定)
  前缘和后缘时间(5) 10nS~ 20S(1ns 分辨率) (受限于当前频率和脉冲宽度设定l)
  过激 <5%
  抖动 100ppm +500ps(4)
频率计数器 范围 5Hz ~ 150MHz
  精度 时基精度±1count
  时基 ±20ppm (23˚C ±5˚C)
  分辨率 最大分辨率为:100nHz for 1Hz, 0.1Hz for 100MHz.
  输入阻抗 1kΩ/1pf
  灵敏度 35mVrms ~ 30Vms (5Hz ~ 150MHz)
  接地隔离 42Vpk 最大
射频发生器 波形 正弦波, 方波, 斜波, 脉冲波, 噪声波, 任意波
  振幅 1mVpp ~ 2 Vpp  (MFG-2XXXMF)
  (接 50Ω负载) 1mVpp ~ 1 Vpp  (MFG-2XXXMR)
  偏压 ±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)
  频率 1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR)
调制/扫描 调制类型 AM,FM,PM,FSK,PWM (具体与 CH1 调制规格一样)
  扫描类型 频率
  信号来源 内部/外部（内部仅有AM,FM,PM, PWM)
PSK 载波波形 正弦波, 方波, 三角波, 斜波, 脉冲波
  调制波形 50% 占空比
  内部频率 2 mHz ~ 1 MHz
  相位范围 0∘~360.0∘
  信号来源 内部 / 外部
ASK 载波波形 正弦波, 方波, 三角波, 斜波, 脉冲波
  调制波形 50% 占空比
  内部频率 2 mHz ~ 1 MHz
  振幅范围 0%~100.0%
  信号来源 内部 / 外部
任意函数 取样率 200 MSa/s
  波长 16k 点
  振幅分辨率 14 位
  使用者自定义输出部分 自点 2~16384 (可选择的)
  抖动 20ppm +5ns
功率放大器 输入阻抗 10KΩ
  输入电压 1.25Vpmax
  工作模式 定压
  增益 20dB
  输出功率（RL=8Ω） 20W(方波）
  输出电压 12.5Vpmax
  输出电流 1.6Amax
  上升/下降时间 <2.5uS
  全功率带宽 DC-100KHz
  过激 1:12:00
  总谐波失真 < 0.1% (振幅>1Vpp)20Hz~20 kHz
  接地隔离 42Vpk 最大
保存/调取 　 10 组设定存储
界面 　 LAN, USB
显示 　 4.3’’ TFT LCD;480 × 3 (RGB) × 272
一般规格 电源 AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz
  消耗功率 30W 或 80W(带功率输出)
  操作环境 符合规格的温度 :  18 ~ 28˚C操作温度 :0 ~ 40˚C相对湿度:≤   80%, 0 ~ 40˚C≤   70%, 35 ~ 40˚C安装类别： CAT II
  工作高度 2000 米
  污染度 IEC 61010  2度, 室内使用
  储存温度 -10~70˚C, 湿度: ≤70%
  尺寸 (WxHxD) 266(W) x 107(H) x 293(D) mm
  重量 约. 2.5kg
  安全设计 EN61010-1

点击下载

配件
GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
使用指南 ×1
CD (用户手册 + 软件) ×1
电源线×1

选购配件
GTL-246, USB A型转B型测试线
MFG-2110   10MHz 单信道任意波形信号产生器含脉冲产生器
MFG-2120   20MHz 单信道任意波形信号产生器含脉冲产生器
MFG-2120MA   20MHz单信道任意波形信号产生器含脉冲产生器 ,调变与功率放大器
MFG-2130M   30MHz 单信道任意波形信号产生器含脉冲产生器及调变
MFG-2160MF   60MHz 单信道任意波形信号产生器含脉冲产生器,调变及160MHz 射频产生器
MFG-2160MR   60MHz 单信道任意波形信号产生器含脉冲产生器,调变及320MHz 射频产生器
MFG-2230M   30MHz 双信道任意波形信号产生器含脉冲产生器及调变
MFG-2260M   60MHz 双信道任意波形信号产生器含脉冲产生器及调变
MFG-2260MFA   60MHz双信道任意波形信号产生器含脉冲产生器,调变,160MHz射频产生器与功率放大器
MFG-2260MRA   60MHz双信道任意波形信号产生器含脉冲产生器,调变,320MHz射频产生器与功率放大器
