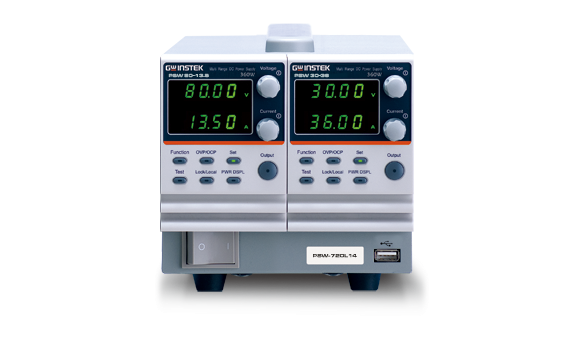

PSW多通道系列

产品特点:

  • 多通道:双通道最大720W,三通道最大1080W;具有相同电压通道之间的输出延迟小于0.1ms

  • 可控制每个通道独立或同时输出

  • 多种电压组合:可从30V/40V/80V/160V中选择低压组合;可从250V/800V中选择高压组合

  • 高级Web服务器:执行SCPI指令;通过服务器进行Web控制;数据记录;编辑序列

  • CC/CV优先模式是电池和LED行业的理想选择

  • 可调节上升和下降斜率

  • 720W/1080W采用1/3、1/2机架安装框架设计(标准EIA/JIS)

  • 标配接口:LAN、USB、外部模拟远程控制终端

  • 选配接口:GPIB、RS-232C

  • 支持LabVIEW驱动程序


PSW多通道系列
PSW多通道系列
PSW多通道系列
PSW多通道系列
描 述 规 格 配 件 订购信息

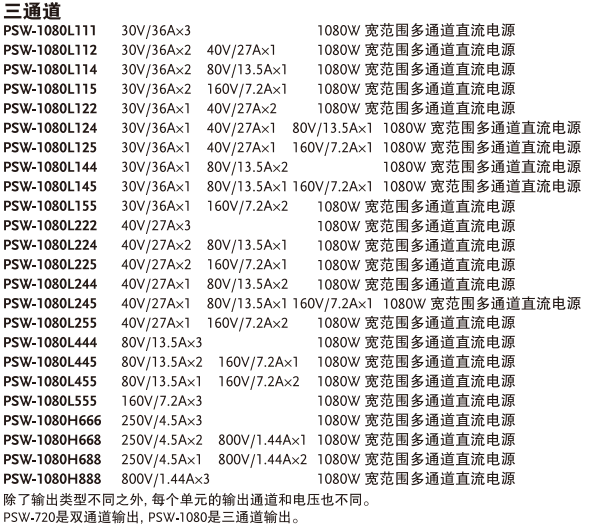

 PSW多通道系列是一款双通道或三通道宽范围输出的可编程开关直流电源。最大输出功率可达1080W。额定功率为720W的两通道型号有13种,额定功率为1080W的三通道型号有24种。低压机种的额定电压为30V、40V、80V、160V。高压机种的额定电压为250V和800V。
       PSW多通道系列的CV/CC优先级选择是保护DUT的一个非常有用的功能。当电源输出开启时,传统电源通常在CV模式下工作。这可能会给电源输出级的电容性负载或电流密集型负载带来高浪涌电流。以LED的 IV曲线验证为例,使用传统电源进行这种测量成为一项非常具有挑战性的任务。
       以CV模式下的LED连接到电源作为初始设置,当电源输出打开,电压上升到LED 正向电压时,电流将突然达到峰值,并超过电流限制的预设值。在检测到该高电流时,电源开始从CV模式转换到CC模式。尽管在CC模式被激活后电流变得稳定,但发生在CV和CC交叉点的电流尖峰可能会损坏DUT。在功率输出阶段,PSW多通道系列能够在CC优先级下运行,以限制在阈值电压下发生的电流尖峰,从而保护DUT免受浪涌电流损坏。
       PSW多通道系列的可调节斜率允许用户设置输出电压或输出电流、从低电平到高电平转换的特定上升时间以及从高电平到低电平转换的具体下降时间。这便于在具有可控斜率的电压或电流电平变化期间对DUT进行特性验证。大多数照明设备或大电容器在功率输出期间的制造测试都与高浪涌电流的发生有关,这会大大缩短 DUT 的寿命。为了防止浪涌电流损坏电流密集型器件,在通电﹒断电期间平稳而缓慢的电压转换可以显著降低突波电流,并保护设备免受高电流损坏。

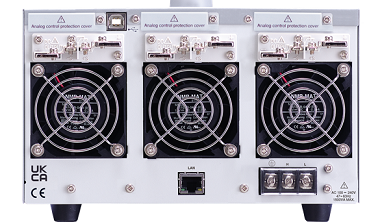

       PSW多通道系列提供OVP和OCP。可以选择OVP和OCP电平,默认电平设置为电源额定电压/电流的110%。当任何一个保护电平被触发时,电源输出将被切断,以保护 DUT。PSW多通道系列提供USB Host/Device和 LAN接口作为标配,GPIB和RS-232C作为选配。所有可用的接口都支持LabVIEW驱动程序和数据记录PC软件。后面板上还提供了模拟控制/监控连接器,用于电源开/关的外部控制以及电源输出电压和电流的外部监控。
      高级web服务器是PSW多通道系列的独特功能,可以通过浏览器直接执行SCPI指令,并控制PSW多通道系列电源。数据记录的间隔为1秒。它可以编辑输出序列。宽范围输出:在相同额定功率下提供宽范围的电压│电流输出。一个电源具有多个电源的总容量。
泄放电路:加速电压下降时间。序列:将输出序列保存在U盘中,以直接控制电源执行自动测试序列。PSW多通道系列的CV/CC优先模式是保护DUT的一个非常有用的功能。
常规电源在输出时通常以CV模式工作。在功率输出过程中,电容性负载或电流密集型负载可能会导致浪涌电流。以LED的I-V 验证曲线为例,使用传统电源测量它将是一项挑战。在初始状态下,常规电源以CV模式运行。当输出电压超过LED的正向电压时,电流将瞬间流动,超过默认的电流限制值。即使在切换到CC模式后电流变得稳定,CV和CC之间的交叉点仍然可能损坏DUT。然而,PSW多通道系列能够在功率输出期间以CC模式运行,以抑制浪涌电流,并防止在电压瞬间导通时损坏DUT。可调节的转换速率允许用户设置电压或电流的上升和下降时间。通过控制转换速率设置,可以方便地在变化的电压或电流条件下验证DUT。在照明设备或大型电容器的制造测试中,功率输出通常会产生显著的浪涌电流,这会大大缩短DUT的寿命。为了防止浪涌电流造成的损坏,缓慢的电压输出大大减少了浪涌电流带来的危害,从而实现了设备保护。PSW多通道系列提供的OVP和OCP功能可以自定义,默认值为额定值的110%。当保护设置被触发时,输出将被关闭以保护DUT。USB和LAN是PSW多通道系列的标准通信接口,GPIB-USB 和RS232-USB是选配。所有接口均支持LabVIEW驱动程序和数据记录PC软件。

标配:


电源线x1(依地区选择)

GTL-123 测试线x1(30V/40V/80V/160V每个通道一个低压模块)

GTL-240 USB Cable"L" Type x1

PSW-004 基本配件套件×1(30V/40V/80V/160V低压模块)




选配:


PSW-001 配件套件

PSW-002 简单的IDC工具

PSW-003 触点拆卸工具

GUG-001 GPIB to USB Adaptor

GRA-410-J 架安装套件(JIS)

GRA-410-E架安装套件(KIA)

GET-001 最大30A的延伸端子(30V/40V/80V /160V低压模块)

GET-002 最大10A的延伸端子(250V/800V高压模块)

GET-005 最大20A的延伸端子(欧洲)(30V/40V/80V/160V低压模块)

GTL-130 测试线: 2x red,2x black(250V/800V高压模块)

GTL-248 GPIB Cable, 2000mm

GTL-250 GPlB Cable, 600mm

GUR-001A USB to RS-232 Cable (M3),3000mm

GUR-001B USB to RS-232 Cable (#4-40 UNC),3000mm
