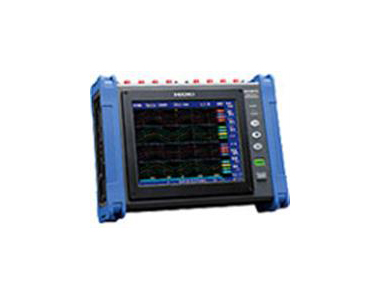

MR8875-30 存储记录仪

产品特点:

· 最大16通道+8个逻辑通道

· 扫描单元最大60ch

· 500kS/s

· 内存 32 MW (8 MW/单元)

· 16bits A/D 分辩率

· USB、SD卡

MR8875-30 存储记录仪
描 述 规 格 配 件 订购信息

操作简便,设计紧凑

•实时保存至SD卡
•可通过多通道测量从实际电压和温度等物理量到用于带混搭插件模块的汽车开发的CAN信号等各项数据
•直接触摸屏选择,操作直观
•抗震,耐高温,机身牢固,是车载试验的理想选择
•机身小巧,一手掌握
•3种电源选件

注:MR8875主机不能单独使用。需要安装一个以上插入模块选件并购买配套的线材。
输入单元数
4
通道数
最大16模拟通道(使用MR8902时最大60通道)+标准8个逻辑通道+2个脉冲通道
※:对于模拟单元,通道间相互绝缘且与MR8875的GND独立。对于CAN单元接口或标配逻辑端口或标配脉冲端口,所有通道有共同点GND。
测量量程
(满量程20div)
5mV~10V/div,11量程,分辨率:测量量程的1/1250(使用MR8901时)
最大额定电压
端口间:150V DC
接地端口间:100V AC, DC(使用MR8901时)
频率特征
DC~100kHz(-3dB,使用MR8901时)
时间轴
200μs~5min/div,21量程,采样周期:量程的1/100,外部采样
最大采样率
[使用 MR8901时] 500kS/秒(2μs周期,全通道同时)
[使用 MR8902时] 10msec(全通道在每个记录间隔被高速扫描)
[使用 MR8903时] 200kS/秒(5μs周期,全通道同时)
外部采样:200kS/(5μs周期)
测量功能
高速功能(高速记录)
内存容量
总共32MW(不可增加,输入单元每8MW/单元)
※:1W=2B,32MW=64MB
※: 输入单元内,可根据通道数分配使用量
外部存储
SD存储卡×1,USB2.0×1
显示
8.4型 SVGA-TFT 彩色液晶(800×600点)
通讯接口
LAN: 100BASE-TX(对应DHCP,DNS,FTP服务器/客户端,WEB服务器,E-mail发送,指令控制)
USB:标配USB2.0,系列迷你B插座×1(根据通讯指令设置和测量,将SD存储卡内的文件传输至PC)
电源
1) AC适配器 Z1002:100~240V AC(50/60Hz),56VA
2) 电池组Z1003:7.2V DC, 36VA, 持续使用时间:背光ON约1小时(AC适配器并用时,以AC适配器优先),装在MR8875里充电时间为:3小时
3) 外部DC电源:10~28V DC, 56VA(连接线为特别订制产品)
尺寸,重量
298mmW×224mmH×84mmD,2.4kg(含输入单元和电池组Z1003)
参考数据:3.47kg/122.4oz(含MR8901单元×4和电池组Z1003)
附件
说明书×1,操作指南×1,AC适配器Z1002×1,保护膜×1,USB连接线×1,挂绳×1,应用软件光盘(波形观察Wv/通讯指令表,CAN Editor×1)

点击下载

输入模块
不提供输入线。请分别购买与探头型号相对应的输入线。
插入主机中进行安装。用户可自行更换。
模拟单元 MR8901
模拟单元 MR8901 4ch,电压输入,DC~100kHz 宽频带
电压/温度单元 MR8902
电压/温度单元 MR8902 15ch,电压输入,热电偶的温度输入
应变单元 MR8903
应变单元 MR8903 4ch,电压输入,应变测量转换输入,含转换线
CAN单元 MR8904
CAN单元 MR8904

最多15个模拟通道,相当于一个16bit的模拟信号,最大16逻辑通道相当于1个1bit的逻辑信号
